Czytaj Swobodnie Schematy Elektryczne…

…czyli zrozum działanie, zaplanuj, podłącz!

CZEGO SIĘ NAUCZYSZ?

  • Zrozumiesz zasady rządzące schematami jednokreskowymi i budowlanymi instalacji elektrycznej.
  • Wyobrazisz sobie, na podstawie schematu, sposób podłączenia i wygląd układu lub instalacji.
  • Będziesz potrafił zweryfikować zgodność wykonanej instalacji ze schematem.
  • Będziesz potrafił odczytać schematy podłączenia drobnego osprzętu domowej automatyki, zasady działania i jego bazowych parametrów, a następnie dopasujesz podłączenie do własnych potrzeb.
  • Zaprojektujesz rozmieszczenie elementów instalacji (włączników, gniazd) za pomocą intuicyjnego Edytora dołączonego do kursu.

PRZYKŁADOWA LEKCJA WIDEO

Kluczowe założenia i narzędzia użyte w kursie prowadzące do celu:

  • Odzwierciedlenie każdego schematu, każdego symbolu omawianego w kursie w praktyce.

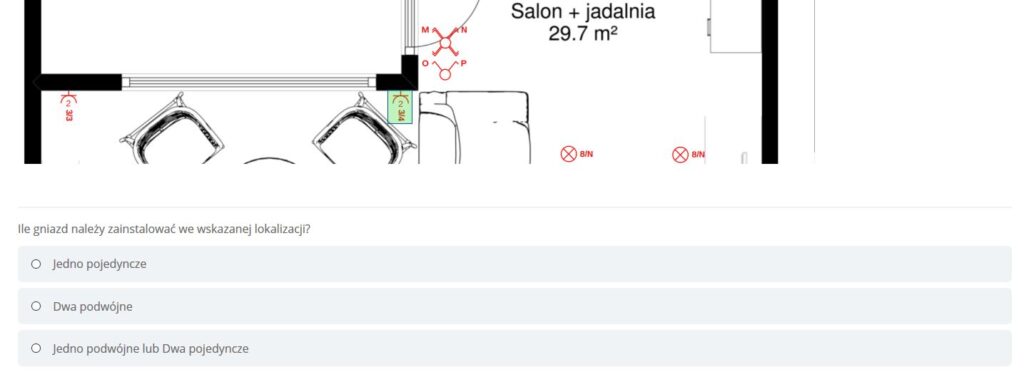

  • Testy, testy, testy – To Ty jesteś bohaterem kursu i to Ty będziesz czytał schematy elektryczne, od samego początku, krok po kroku, od najprostszych po skomplikowane.
  • Interaktywne rysunki – Chcesz się dowiedzieć więcej o wybranym symbolu? Chcesz zlokalizować symbol w rzeczywistym wykonaniu? Po prostu w niego kliknij!
  • Lekcje zawierają zarówno wiedzę teoretyczną jak i sugestie i zagadnienia wynikające z praktyki.

O AUTORZE

Cześć! Nazywam się Radek Jachym i od 2015 roku prowadzę popularnego bloga elektrykadlakazdego.pl.

Przez 9 lat jako automatyk, zdobywałem doświadczenie programując i wdrażając złożone systemy sterowania w zakładach przemysłowych i obiektach użyteczności publicznej.

Od 2016 roku prowadzę własną działalność ukierunkowaną na edukację oraz realizację domowych rozwiązań w dziedzinie elektryki, systemów alarmowych, teletechnicznych oraz inteligentnego domu.

Na początku mojej drogi związanej z domową elektryką, samodzielnie wykonałem instalację elektryczną i inteligentną we własnym mieszkaniu. Doskonale wiem zatem, jak wiele jest znaków zapytania, jak trudno połączyć w logiczną całość porozrzucane w sieci informacje oraz jak wiele błędów po drodze można popełnić.

Moją misją jest maksymalne ułatwienie tej drogi każdemu, kto chce zdobyć wiedzę i z sukcesem wykorzystać ją podczas realizacji własnych projektów.

DLA KOGO JEST TEN KURS?

Ten kurs jest dla Ciebie jeżeli:

  • Jesteś początkującym elektrykiem i chcesz przyspieszyć rozwój swojej kariery nie tylko ucząc się czytania schematów, ale również poprzez zrozumienie zależności pomiędzy instalacją na papierze, a wykonaniem instalacji w rzeczywistości.
  • Jesteś majsterkowiczem. Zamierzasz dołożyć w swoim domu kilka drobnych elementów automatyki, które ułatwią Twoje życie, ale nie wiesz jak się za to zabrać. Chcesz samodzielnie odczytać schemat podłączenia i dobrać parametry osprzętu tak, aby spełniał Twoje oczekiwania i potrzeby.
  • Budujesz dom / kupiłeś mieszkanie od dewelopera i:
    • Nie liczysz na to, że szablon kupionego projektu będzie dostosowany do Twoich potrzeb (i słusznie).
      Chcesz zrozumieć i dopasować do Twojej wizji schemat rozmieszczenia elementów instalacji (włączników, gniazd itp.).
    • Chcesz być panem swojego domu i zamierzasz zrozumieć projekt instalacji elektrycznej w stopniu pozwalającym zweryfikować z projektem wykonanie instalacji przez instalatora lub w przyszłości wstępnie zdiagnozować problem / usterkę.
  • Jesteś uczniem technikum, studentem elektrotechniki, automatyki lub kierunków pokrewnych i zdajesz sobie sprawę, że uczelnia nauczy Cię wielu ciekawych rzeczy, poszerzy Twój światopogląd, ale niekoniecznie wykształci pod kątem realnych, codziennych wyzwań stających przed Tobą w pracy zawodowej.
  • Chcesz poszerzać swoją wiedzę w temacie elektryki i masz obawy, że pytając na forach otrzymasz wszystko, tylko nie konkretną odpowiedź.

SZCZEGÓŁOWY OPIS KURSU

…czyli kilka słów więcej o tym, dlaczego warto z niego skorzystać

3 moduły

Nauczysz się czytać schematy jednokreskowe, które można określić jako „rzut z góry” na całość instalacji elektrycznej. Począwszy od zasilania,⁠ poprzez wszystkie zabezpieczenia,⁠ aż do końcowego odbiornika, gniazda itp.

  • Struktura modułu:
  • Lekcja – krótki wstęp
  • Zadania – Pytanie -> Wskazówka – > Odpowiedź
  • Schemat w praktyce – przykładowa realizacja schematu
  • Rozwiązania + Praktyczne wskazówki

Dzięki tej formule najważniejsze co osiągniesz, to nauczysz się myśleć (krytycznie) w kategoriach czytania schematów elektrycznych.

    • Ten moduł nauczy Cię:
    • Rozpoznawania i zrozumienie działania symboli elektrycznych  przedstawionych na rzucie architektonicznym tj. włączników światła, gniazd zasilających i teletechnicznych, oświetlenia oraz symboli specjalnych.
    • Rzeczywistego wyglądu elementów przedstawionych na schemacie.
    • Podstawowych funkcjonalności tego osprzętu.
    • Powiązania schematu budowlanego ze schematem jednokreskowym rozdzielnicy.

    • Nauczysz się czytać schematy umieszczone na osprzęcie drobnej automatyki, czyli przekaźnikach czasowych, wyłącznikach różnego typu, sterownikach rolet itp.

    • Z modułu wyniesiesz umiejętności:

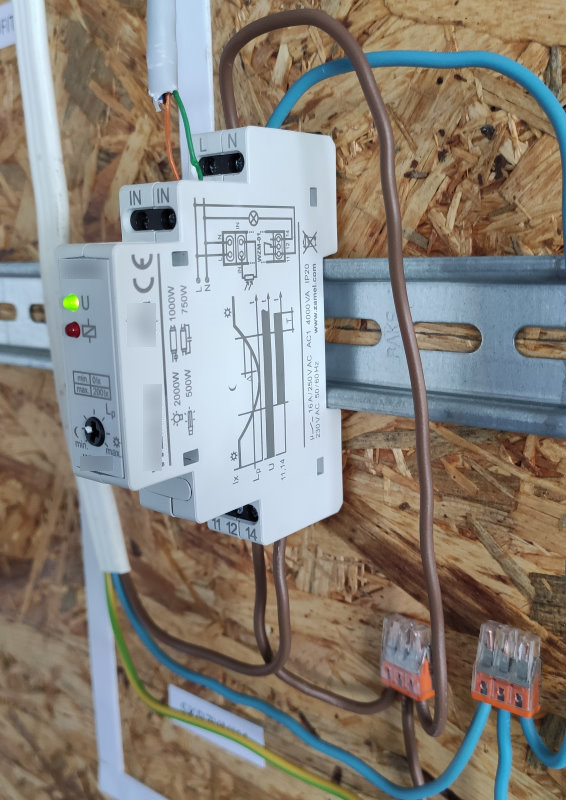

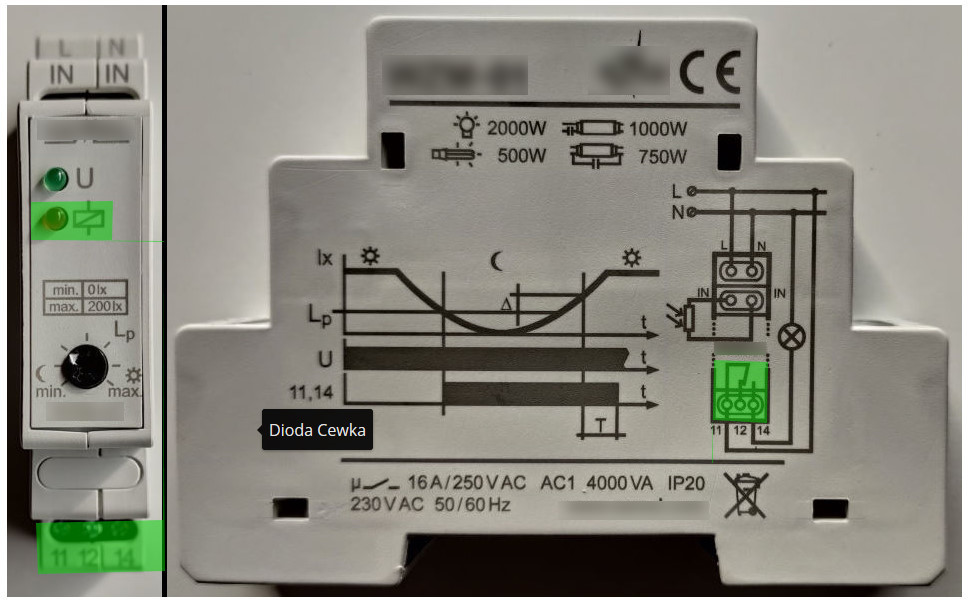

    • Czytania tabliczki znamionowej czyli elektrycznych (ale nie tylko) parametrów granicznych podzespołów.
    • Sposobu podłączenia osprzętu na rzeczywistym przykładzie.

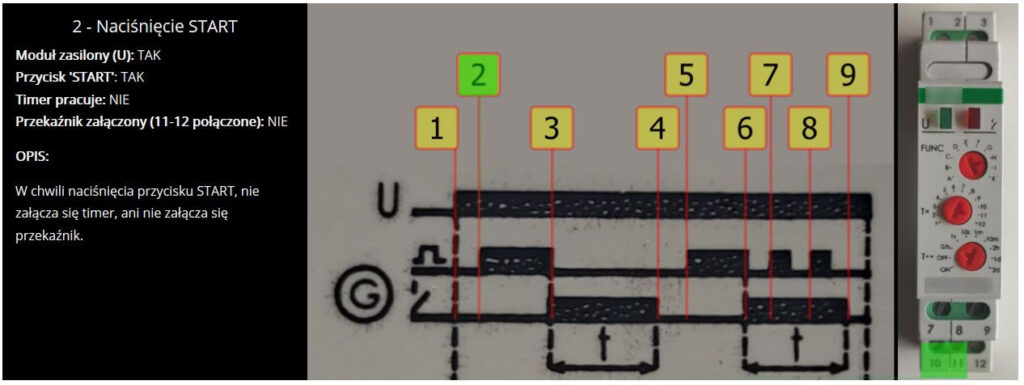

    • Odczytywania przebiegów czasowych, czyli wykresów informujących o tym jak wyłącznik czy przekaźnik zachowa się w określonych sytuacjach, czy warunkach.
    • Dzięki Edytorowi:
    • Samodzielnie zaplanujesz i naniesiesz na schemat budowlany symbole Twojej przyszłej (lub Twojego klienta) instalacji elektrycznej i teletechnicznej.
    • Będziesz mógł w dowolnej chwili edytować schemat na wypadek poprawek (które zawsze się zdarzają).
    • Nie zapomnisz o niczym w trakcie realizacji projektu. Zarówno Inwestor jak i Wykonawca, będzie mieć wszystko czarno na białym.
    POBIERZ SPIS LEKCJI

    Dostęp do grupy dyskusyjnej

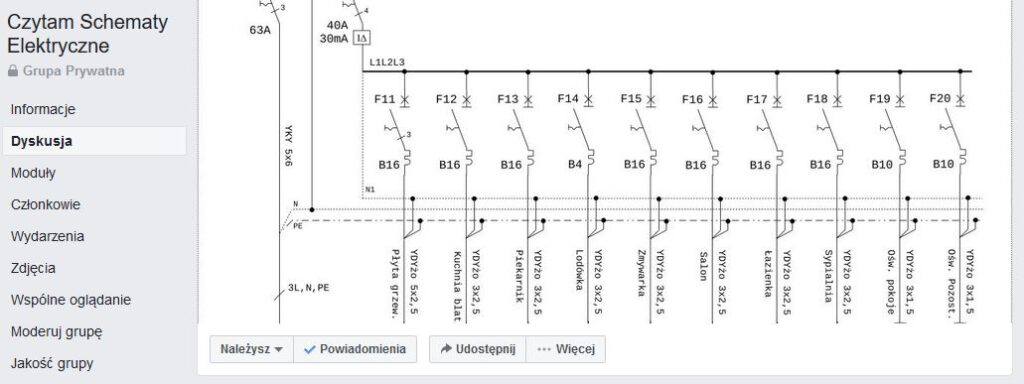

    Zamknięta grupa na Facebooku, powstała specjalnie dla uczestników kursu „Czytam Schematy Elektryczne”.

    Dzięki niej nie pozostaniesz sam z nurtującymi Cię zagadnieniami.
    Tutaj autorzy kursu oraz inni kursanci, często z bogatym doświadczeniem w zawodzie, odpowiedzą na Twoje pytania, wyjaśnią wątpliwości i pomogą w kwestiach, których nie znalazłeś w kursie.

    Otrzymasz wsparcie i możliwość uczestnictwa w dyskusji na tematy związane z kursem:

    • Zagadnienia wymagające szczegółowego wyjaśnienia.
    • Pytania o schematy/symbole z którymi spotkaliśmy się w rzeczywistości.
    • Problemy i zagwozdki podczas czytania schematów elektrycznych.

    Bez spiny, bez hejtu. Masz problem? Pomożemy! 🙂

    KORZYŚCI Z KURSU

    WG UCZESTNIKÓW POPRZEDNICH EDYCJI

    czyli co przyniesie Ci zakup kursu

    • u003cemu003e„Jest bardzo przydatny. Mam podstawową wiedzę o elektryczności i potrzebuję czasu aby zrozumieć przedstawione pojęcia (mam wyższe wykształcenie, ale nie techniczne). Kurs jest bardzo pomocny dla mojej wiedzy i teoretycznej i praktycznej. Zaczynam się znajdować w tej dziedzinie.”u003c/emu003e
      Marcin
    • „u003cemu003eBrakowało mi wiedzy o schematach jednokreskowych i ją uzyskałem . O ile nie ma „wyższego stopnia wtajemniczenia”, to kurs spełnił swoją rolę.u003c/emu003e„
      Maciej
    • „u003cemu003eKurs bardzo pomocny w pogłębieniu i utrwalaniu praktycznych i teoretycznych umiejętności, merytorycznie bardzo dobrze przygotowany.u003c/emu003e„
      Zbigniew
    • „u003cemu003eOd podstaw zrozumiesz czytanie schematów elektrycznych co pozwoli Ci wejść na kolejne stopnie wtajemniczenia.u003c/emu003e„
      Łukasz
    • „u003cemu003eNauczysz się czytać ze zrozumieniem schematy.u003cbru003eBędziesz łatwiej pracować z dokumentacjąu003cbru003etechniczną.u003c/emu003e„
      Paweł
    • „Możliwość podniesienia kwalifikacji.u003cbru003eRzetelna sprawdzona wiedza praktyczna.”
      Tomasz

    GWARANCJA JAKOŚCI

    Kurs zawiera konkretną i praktyczną dawkę wiedzy i narzędzi.
    Jeśli jednak z jakiegoś powodu nie będzie odpowiadał Twoim potrzebom, masz 15 dni na jego zwrot.
    Bez problemów i bez żadnych kosztów.

    PODSUMOWANIE

    • Schematy jednokreskowe
    • Schematy budowlane
    • Edytor Instalacji Schematu Budowlanego
    • Schematy przekaźników i drobnego osprzętu
    • Interaktywne zdjęcia i schematy
    • Zadania i testy
    • Praktyczne przykłady
    • Dostęp do Zamkniętej Grupy Dyskusyjnej
    • Nielimitowany dostęp NA ZAWSZE

    Czytam Schematy Elektryczne

    DOŁĄCZAM ZA 800
    Dołączam w ratach 0%

    Aby skorzystać z rat 0%, pamiętaj aby w koszyku wybrać: √ PayU – Raty 0%

    Zapoznaj się z Regulaminem

    Informacja o pośredniku oraz lista Organizacji finansujących, z którymi PayU S.A. współpracuje i pośredniczy w zakresie udzielania kredytów konsumenckich.

    Niniejszy materiał nie stanowi oferty w rozumieniu kodeksu cywilnego i ma charakter wyłącznie informacyjny. Przykład reprezentatywny

    Dodałeś do koszyka:

    wybrany moduł
    KUPUJ DALEJ
    DO KASY

    KUP WYBRANE MODUŁY

    Moduł 1: Schemat jednokreskowy

    Nauczysz się czytać schematy jednokreskowe, które można określić jako „rzut z góry” na całość instalacji elektrycznej. Począwszy od zasilania,⁠ poprzez wszystkie zabezpieczenia,⁠ aż do końcowego odbiornika, gniazda itp.

    Struktura modułu:

    • Lekcja – krótki wstęp
    • Zadania – Pytanie -> Wskazówka – > Odpowiedź
    • Schemat w praktyce – przykładowa realizacja schematu
    • Rozwiązania + Praktyczne wskazówki

    Dzięki tej formule najważniejsze co osiągniesz, to nauczysz się myśleć (krytycznie) w kategoriach czytania schematów elektrycznych.

    Lekcje w module:

    • Wprowadzenie
      • Czym jest czytanie schematów elektrycznych?
      • Czym są schematy jednokreskowe?
      • Jak korzystać z Modułu I kursu?
      • Wymagana wiedza
      • Zadanie domowe
    • Lekcja 1 – Podstawy
    • Lekcja 2 – Obwody
    • Lekcja 3 – Wyłącznik różnicowoprądowy (RCD)
    • Lekcja 4 – Rozłącznik izolacyjny (FR)
    • Lekcja 5 – Przewody N i PE
    • Lekcja 6 – Diody i lampki
    • Lekcja 7 – Instalacja 1f rozszerzona
    • Lekcja 8 – Instalacja 3f – podstawy
    • Lekcja 9 – Instalacja 3f – rozszerzona
    • Lekcja 10 – Wyłącznik różnicowoprądowy 3f w obwodach 1f
    • Lekcja 11 – Ogranicznik przepięć
    • Lekcja 12 – Wyłącznik różnicowo-nadprądowy

    Cena: 300 zł

    DODAJ DO KOSZYKA

    Moduł 2: Schemat budowlany instalacji elektrycznej

    Ten moduł nauczy Cię:

    • Rozpoznawania i zrozumienie działania symboli elektrycznych  przedstawionych na rzucie architektonicznym tj. włączników światła, gniazd zasilających i teletechnicznych, oświetlenia oraz symboli specjalnych.
    • Rzeczywistego wyglądu elementów przedstawionych na schemacie.
    • Podstawowych funkcjonalności tego osprzętu.
    • Powiązania schematu budowlanego ze schematem jednokreskowym rozdzielnicy.

    Lekcje w module:

    • Wprowadzenie
      • Jak korzystać z Modułu II kursu?
      • Wymagana wiedza
    • Lekcja 0 – Sekcje schematu
    • Lekcja 1 – Gniazda
    • Lekcja 2 – Oprawy oświetleniowe
    • Lekcja 3 – Łączniki i przyciski cz.1
    • Lekcja 4 – Łączniki i przyciski cz.2
    • Lekcja 5 – Pozostałe elementy 230V
    • Lekcja 6 – Teletechnika
    • Lekcja 7 – Powiązanie z jednokreskowym
    • Rzeczywisty widok
    • Strefa pobierania
    • Podsumowanie

    Cena: 300 zł

    DODAJ DO KOSZYKA

    Moduł 3: Przekaźniki i osprzęt

    Nauczysz się czytać schematy umieszczone na osprzęcie drobnej automatyki, czyli przekaźnikach czasowych, wyłącznikach różnego typu, sterownikach rolet itp.

    Z modułu wyniesiesz umiejętności:

    1. Czytania tabliczki znamionowej czyli elektrycznych (ale nie tylko) parametrów granicznych podzespołów.
    2. Sposobu podłączenia osprzętu na rzeczywistym przykładzie.
    3. Odczytywania przebiegów czasowych, czyli wykresów informujących o tym jak wyłącznik czy przekaźnik zachowa się w określonych sytuacjach, czy warunkach.

    Lekcje w module:

    • Wprowadzenie
      • Jak korzystać z Modułu III kursu?
      • Wymagana wiedza
    • Lekcja 1 – Wyłącznik zmierzchowy WZM-01
      • Lekcja 1.1 – Tabliczka znamionowa
      • Lekcja 1.2 – Podłączenie elektryczne
      • Lekcja 1.3 – Przebieg czasowo-funkcjonalny
    • Lekcja 2 – Wyłącznik zmierzchowy AZ-112
      • Lekcja 2.1 – Tabliczka znamionowa
      • Lekcja 2.2 – Podłączenie elektryczne
    • Lekcja 3 – Przekaźnik czasowy PCM-04
      • Lekcja 3.1 – Tabliczka znamionowa
      • Lekcja 3.2 – Podłączenie elektryczne
      • Lekcja 3.3 – Przebieg czasowo-funkcjonalny
    • Lekcja 4 – Przekaźnik czasowy PCS-516
      • Lekcja 4.1 – Tabliczka znamionowa
      • Lekcja 4.2 – Podłączenie elektryczne
      • Lekcja 4.3 – Przebieg czasowo-funkcjonalny
    • Lekcja 5 – Sterownik roletowy SRM-10
      • Lekcja 5.1 – Tabliczka znamionowa
      • Lekcja 5.2 – Podłączenie elektryczne
    • Lekcja 6 – Sterownik roletowy STR-421
      • Lekcja 6.1 – Tabliczka znamionowa
      • Lekcja 6.2 – Podłączenie elektryczne
    • Strefa pobierania
    • Podsumowanie

    Cena: 300 zł

    DODAJ DO KOSZYKA

    FAQ

    Najczęściej zadawane pytania

    Do skorzystania z pełni możliwości kursu wystarczy jakiekolwiek urządzenie (komputer, smartfon, tablet itp.), które posiada aktualną przeglądarkę WWW.
    Kurs przetestowano w przeglądarkach: Firefox, Chrome, Opera.

    Nie do końca. Dwa pierwsze moduły znajdziesz w Kursie Domowej Elektryki, jednak tam temat jest wyjaśniony w okrojony sposób. W pełnej wersji CSE zagadnienia są wytłumaczone szerzej i od podstaw.

    Tak. Dane do faktury podajesz podczas składania zamówienia. (Stawka VAT to 23%)

    Tak. Po dokonaniu opłaty otrzymasz nielimitowany dostęp do lekcji online kursu NA ZAWSZE.

    Tak, strony kursu i filmy instruktażowe są przystosowane do mobilnych systemów i urządzeń.
    Do wykonania projektu będziesz jednak potrzebował systemu desktopowego (Windows, MacOS, Linux).

    Cena kursu to kwota brutto zawierająca VAT 23%.

    Z kursu można korzystać na dowolnych, dwóch urządzeniach jednocześnie np. komputer + telefon.

    Kurs składa się z kilkunastu plików video, interaktywnych rysunków, zdjęć, narzędzi do planowania i projektowania, a także – schematów w których elementy można kliknąć i dowiedzieć się np. co dany element schematu oznacza i jak wygląda w rzeczywistości.

    Nie. Tematyka kursu nie obejmuje przemysłowych schematów elektrycznych, ani systemów sterowania.
    Kurs koncetruje się w całości na rozwiązaniach „domowych”.

    Czytam Schematy Elektryczne

    DOŁĄCZAM ZA 800
